Všeobecná štruktúra

.
└── orion/
    ├── orion-client-common
    ├── orion-client-domain
    ├── orion-client-kafka-adapter
    ├── orion-client-kafka-spring-boot-starter
    ├── orion-common
    ├── orion-common-event
    ├── orion-common-kafka
    ├── orion-service-common
    ├── orion-service-domain
    ├── orion-service-kafka-adapter
    └── orion-service-kafka-spring-boot-starter

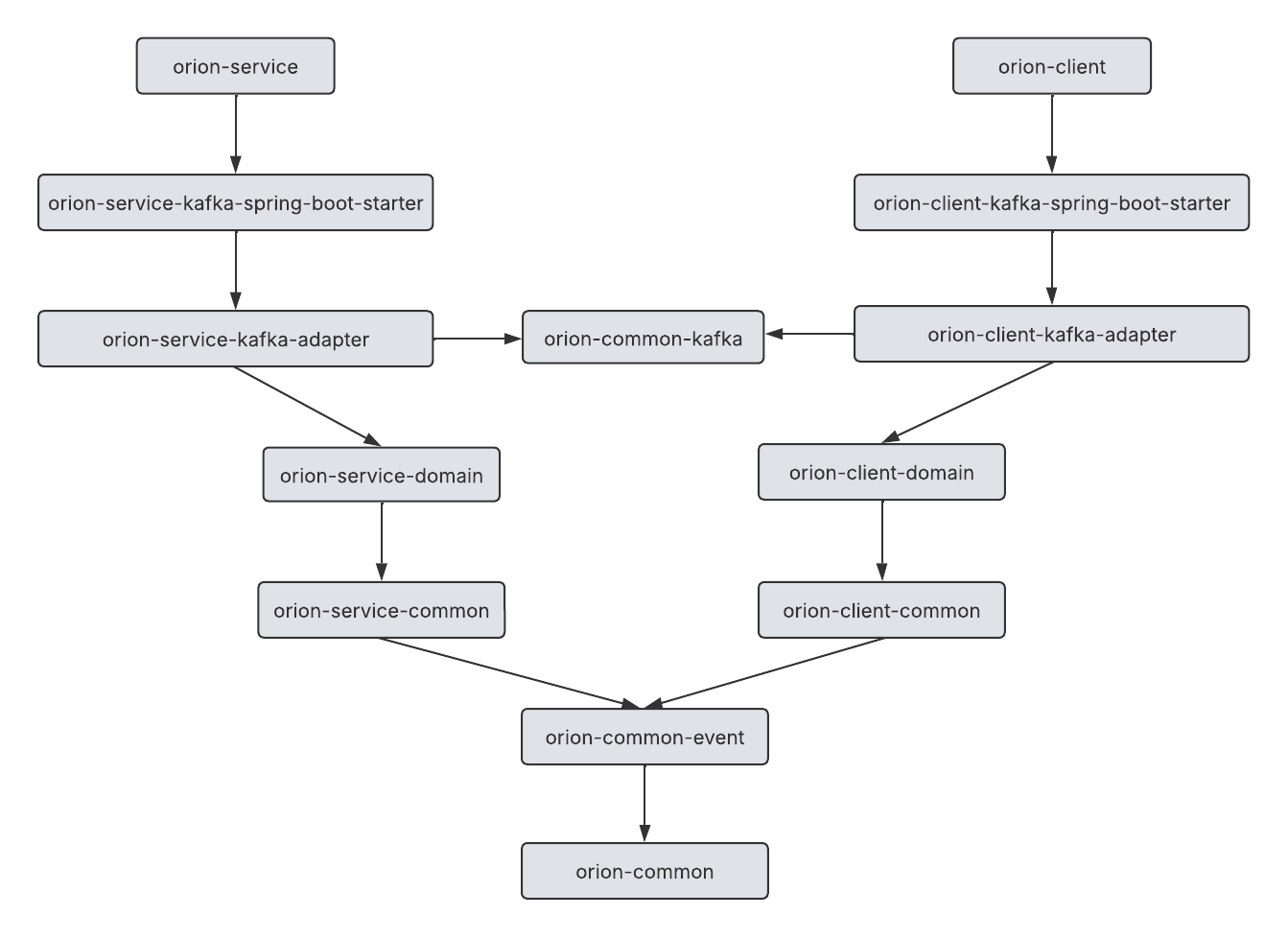

Vnútorné závislosti

Moduly systému Orion

Systém Orion je rozdelený do viacerých modulov, ktoré združujú súvisiace funkcionality a zjednodušujú vývoj a údržbu. Moduly sú rozdelené na spoločné (common), klientské a serverové časti.

Spoločné moduly (Common)

Tieto moduly obsahujú kód a definície zdieľané medzi klientskou a serverovou časťou systému.

`orion-common`

Modul obsahuje zdieľanú triedu (model), ktorá definuje stav inštancie a zabezpečuje tak jeho konzistentnú reprezentáciu a spracovanie na strane klienta aj servera.

Stav	Význam
`UP`	Inštancia je plne funkčná, aktívna a pripravená spracúvať požiadavky.
`DOWN`	Inštancia nie je aktívna, nie je dostupná alebo nie je pripravená prijímať požiadavky (napr. bola zastavená, je nedostupná v sieti, nastala v nej chyba, alebo ju systém označil ako neaktívnu).
`UNKNOWN`	Tento stav indikuje, že aktuálny stav inštancie nie je jednoznačne známy a systém ho momentálne overuje. Nastáva napríklad, ak inštancia po dlhšej neaktivite (ktorá presiahla čas povolený pre neaktivitu - `lease-duration`) odošle srdcový tep. Server vtedy nastaví jej stav na `UNKNOWN` a iniciuje overovací proces, aby zistil, či je inštancia skutočne aktívna, alebo či išlo len o oneskorený (už neplatný) signál o jej predchádzajúcom stave.

`orion-common-event`

Tento modul obsahuje definície udalostí (eventov), ktoré sa používajú na výmenu informácií medzi komponentmi systému prostredníctvom brokera (napr. Kafka).

Udalosť	Význam
`InstanceDeregistrationEvent`	Inštancia túto udalosť odošle, aby informovala systém (Orion server), že sa riadne odhlasuje a ukončuje svoju činnosť.
`InstanceHeartbeatEvent`	Inštancia ju posiela v pravidelných intervaloch, aby signalizovala, že je stále aktívna a dostupná (slúži ako „srdcový tep“).
`InstanceRegistrationEvent`	Inštancia odošle túto udalosť, keď sa spúšťa a je pripravená pracovať. Server na základe nej inštanciu zaregistruje a informuje ostatné komponenty o jej dostupnosti.
`NodeHeartbeatEvent`	Podobný ako `InstanceHeartbeatEvent`, ale potvrdzuje aktivitu a dostupnosť samotného serverového uzla Orion.
`RegistryUpdateEvent`	Server ho odošle ostatným systémom alebo inštanciám, ktoré potrebujú vedieť o zmenách v registri (napr. o pridaní, odstránení alebo zmene stavu inštancií).
`ReplicationEvent`	Udalosť slúžiaca na replikáciu údajov registra (informácií o inštanciách) medzi viacerými uzlami Orion servera, aby sa zabezpečila konzistencia a dostupnosť informácií v celom klastri.

`orion-common-kafka`

Tento modul obsahuje konfiguráciu tém Kafka a súvisiace nastavenia potrebné pre komunikáciu cez Kafka broker. Viac informácií o konfigurácii tém nájdete na tomto odkaze: Návod na konfiguráciu tém.

Externé závislosti:

org.springframework.kafka:spring-kafka: Zabezpečuje integráciu aplikácie s Apache Kafka v prostredí Spring Boot.
com.fasterxml.jackson.*: Tieto knižnice sa používajú na serializáciu a deserializáciu Java objektov do/z formátu JSON, čo je nevyhnutné na správne spracovanie dátových typov prenášaných cez Kafka správy.

Klientské moduly (Client)

Tieto moduly obsahujú kód a logiku spúšťanú na strane inštancie nejakej služby, ktorá sa chce zaregistrovať do Orion systému a využívať službu objavovania.

`orion-client-common`

Tento modul deklaruje základné rozhranie pre klienta Orion systému. Obsahuje jednu triedu EventPublisher, ktorá definuje metódy na odosielanie kľúčových udalostí týkajúcich sa životného cyklu inštancie:

publishRegistration(InstanceRegistrationEvent event): Na informovanie centrálneho registra o spustení novej inštancie.
publishDeregistration(InstanceDeregistrationEvent event): Na informovanie centrálneho registra o ukončení činnosti inštancie.
publishHeartbeat(InstanceHeartbeatEvent event): Na posielanie srdcového tepu inštancie.

`orion-client-domain`

Tento modul obsahuje hlavnú logiku klientskej strany. Spravuje komunikáciu s centrálnym registrom a ukladá informácie o aktívnych inštanciách, ktoré klient prijíma zo systému.

Externé závislosti:

org.springframework.cloud:spring-cloud-commons: Poskytuje spoločné abstrakcie a základnú logiku pre Spring Cloud projekty, čím zabezpečuje kompatibilitu.
org.springframework.cloud:spring-cloud-starter-loadbalancer a org.springframework.boot:spring-boot-starter-webflux - zabezpečujú kompatibilitu s Spring Cloud Gateway

Vnútorná štruktúra (Balíky):

job:
Obsahuje naplánované úlohy. Pozostáva z jednej triedy HeartbeatJob, ktorá sa stará o pravidelné odosielanie srdcových tepov.
client:
Obsahuje hlavné klientské triedy pre prístup k informáciám o službách:
- OrionDiscoveryClient: Implementuje Spring rozhranie DiscoveryClient pre synchrónny prístup.
- OrionReactiveDiscoveryClient: Implementuje Spring rozhranie ReactiveDiscoveryClient pre asynchrónny, neblokujúci (reaktívny) prístup.
repository:
Zabezpečuje lokálne ukladanie a správu informácií o inštanciách služieb na strane klienta.
registration:
Obsahuje triedy zodpovedné za automatickú registráciu klientskej inštancie do systému objavovania pri jej štarte.
instance:
Obsahuje kľúčovú triedu OrionInstance, ktorá reprezentuje jednu bežiacu inštanciu služby. Uchováva jej ID, názov, stav (UP, DOWN, UNKNOWN) a ďalšie metadáta, pričom implementuje Spring rozhranie Registration.

`orion-client-kafka-adapter`

Tento modul obsahuje špecifickú implementáciu komunikácie pre prácu s Kafka brokerom na strane klienta. Zahŕňa implementáciu Kafka konzumenta a producenta, ktoré posielajú a prijímajú udalosti definované v orion-common-event. Ak by sa použil iný typ brokera, vytvoril by sa nový modul adaptéra (napr. orion-client-rabbitmq-adapter). Podrobnosti o vytvorení adaptéra nájdete na tomto odkaze: Návod na integráciu iného brokera.

`orion-client-kafka-spring-boot-starter`

Tento modul funguje ako Spring Boot Starter pre klientskú časť systému Orion s podporou Kafky. Poskytuje automatickú konfiguráciu, ktorá umožňuje rýchlu a jednoduchú integráciu Orion klienta do ľubovoľnej Spring Boot aplikácie pridaním jedinej závislosti.

Externé závislosti:

org.springframework.boot:spring-boot-configuration-processor: Automatizuje generovanie metadát o konfiguračných parametroch aplikácie.

Serverové moduly (Service)

Tieto moduly obsahujú kód a logiku bežiacu na serverovej strane, ktorá spravuje centrálny register inštancií, a spracúva klientské udalosti.

`orion-service-common`

Tento modul definuje základné rozhrania a udalosti pre serverovú časť Orion systému. Obsahuje:

Rozhrania ConsumerManager a ConsumerLeadershipManager, ktoré definujú metódy riadenia konzumentov v závislosti od stavu uzla.
Udalosti CandidateRequestEvent, LeaderHeartbeatEvent a VoteEvent, ktoré sa využívajú počas volebného procesu (Raft),
Rozhrania producentov CandidateRequestPublisher, LeaderHeartbeatPublisher, ReplicationRegistryUpdatePublisher a ďalšie, ktoré určujú, aké správy môže server publikovať.

`orion-service-domain`

Externé závislosti:

org.springframework.statemachine:spring-statemachine-core: Slúži na riadenie procesu výberu lídra.
org.springframework.boot:spring-boot-starter-data-jpa: Umožňuje jednoduchý prístup k relačnej databáze pomocou Spring Data a štandardu JPA.
com.h2database:h2: Samotná relačná databáza H2.

Vnútorná štruktúra (Balíky):

statemachine: Obsahuje stavy a udalosti používané v stavovom automate riadiacom správanie uzlov v distribuovanom systéme. Stavy, v ktorých sa uzol môže nachádzať, sú uvedené nižšie:

Stav	Popis
`LEADER`	Uzol v tomto stave vykonáva riadiace operácie a zabezpečuje replikáciu dát ostatným uzlom.
`CANDIDATE`	Keď líder prestane odpovedať, ostatné uzly po náhodne zvolenom čase prechádzajú do tohto stavu, aby sa mohli stať novým lídrom.
`FOLLOWER`	Uzol, ktorý iba sleduje lídra a prijíma od neho replikované informácie.

job: Obsahuje naplánované úlohy, ktoré vykonávajú dôležité činnosti v systéme v pravidelných intervaloch. Obsahuje nasledujúce triedy:
- LeaderHeartbeatJob: Pravidelne odosiela srdcový tep od aktuálneho lídra ostatným uzlom, aby potvrdil, že je stále aktívny.
- LeaseExpirationCheckJob: Kontroluje, či registrácie inštancií nevypršali. Ak áno, vykonajú sa operácie súvisiace s odpojením daných inštancií.
- LeaderHeartbeatJobManager a LeaseExpirationCheckJobManager: Zabezpečujú spustenie a zastavenie plánovaných úloh podľa aktuálneho stavu uzla. Napríklad LeaderHeartbeatJob by sa mal vykonávať len počas toho, ako je uzol lídrom.

model: Obsahuje dátové modely, ktoré reprezentujú aktuálny stav jednotlivých uzlov a služieb v systéme. Obsahuje nasledujúce triedy:
- InstanceModel: JPA entita reprezentujúca jednu inštanciu.
- OrionServiceNode: JPA entita reprezentujúca konkrétny uzol systému. Obsahuje identifikátor, informáciu o tom, či je uzol lídrom a aktuálne číslo volebného obdobia.

task: Obsahuje časové úlohy súvisiace s voľbou lídra v rámci Raft algoritmu. Obsahuje nasledujúce triedy:
- ElectionTimeoutTask: Časovaná úloha, ktorá sa spustí po náhodne zvolenom čase. Po uplynutí času vyšle do stavového automatu udalosť ELECTION_TIMEOUT, čím sa spustí proces voľby nového lídra.
- ElectionTimeoutTaskManager: Správca pre ElectionTimeoutTask. Jeho úlohou je reštartovať časovač, ktorý spustí úlohu ElectionTimeoutTask s novým náhodným oneskorením. Tým sa zabezpečí, že každý uzol čaká odlišný čas predtým, než sa pokúsi stať kandidátom.

handler: Obsahuje hlavnú logiku správania uzlov v závislosti od ich stavu (FOLLOWER, LEADER). Implementuje správanie požadované pre jednotlivé fázy Raft algoritmu.

`orion-service-kafka-adapter`

Tento modul obsahuje špecifickú implementáciu komunikácie pre prácu s Kafka brokerom na strane servera. Jeho úlohou je prijímať klientské udalosti (ako registrácie, srdcové tepy, odhlásenia) z Kafky a odosielať serverové udalosti (ako aktualizácie registry, udalosti voľby lídra, replikačné udalosti) do Kafky. Predstavuje pre serverovú logiku adaptér pre Kafka komunikáciu. Ak by sa použil iný typ brokera, vytvoril by sa nový modul adaptéra (napr. orion-server-rabbitmq-adapter). Podrobnosti o vytvorení adaptéra nájdete na tomto odkaze: Návod na integráciu iného brokera.

`orion-service-spring-boot-starter`

Tento modul funguje ako Spring Boot Starter pre serverovú časť systému Orion s podporou Kafky. Poskytuje automatickú konfiguráciu, ktorá umožňuje rýchlo a jednoducho nastaviť a spustiť Orion server, ako súčasť Spring Boot aplikácie pridaním jedinej závislosti. Zjednodušuje konfiguráciu Kafka konzumentov, producentov a ostatných častí.

Externé závislosti:

org.springframework.boot:spring-boot-configuration-processor: Automatizuje generovanie metadát o konfiguračných parametroch aplikácie.
